电容器的特点与工作原理

发布时间:2020-12-28

电容器的特点是隔直流通交流,即直流电流不能通过电容器,交流电流可以通过电容器。

1.容抗

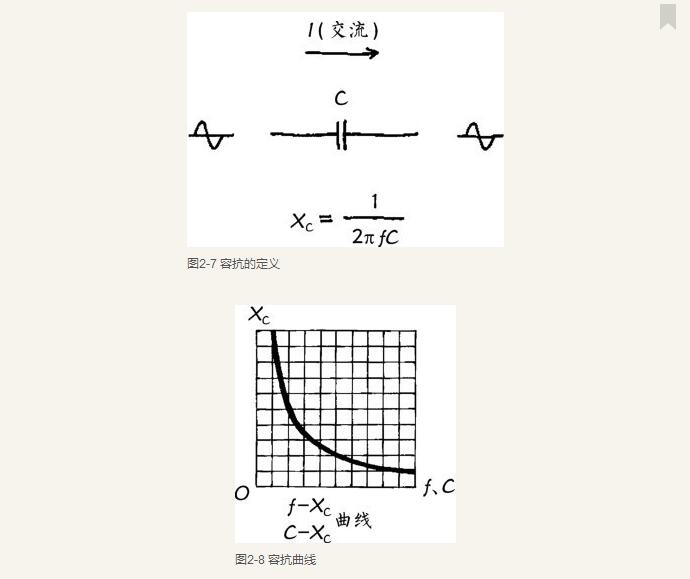

电容器对交流电流具有一定的阻力,称之为容抗,用符号“X_{C}”表示,单位为Ω。容抗等于电容器两端交流电压(有效值)与通过电容器的交流电流(有效值)的比值,容抗X_{C}分别与交流电流的频率f和电容器的容量C成反比,即,如图2-7所示。图2-8所示为容抗曲线。


2.电容器的工作原理

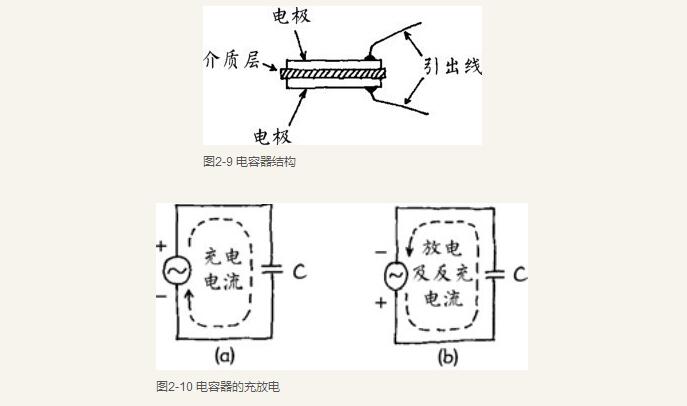

电容器的基本结构是两块金属电极之间夹着一绝缘介质层,如图2-9所示,可见两电极之间是互相绝缘的,直流电无法通过电容器。但是对于交流电来说情况就不同了,交流电可以通过在两电极之间充、放电而“通过”电容器。

在交流电正半周时,电容器被充电,有一充电电流通过电容器。在交流电负半周时,电容器放电并反方向充电,放电和反方向充电电流通过电容器。
